PCB塞孔不飽滿、有氣泡的根因集中在三個方面：塞孔壓力不足導致介質未填到孔底、油墨含水率超標在烘烤時汽化膨脹、預烘溫度過高造成表層結皮封住氣體。全自動塞孔機通過增壓系統與自鎖機構配合，實現一刀飽滿，良率穩定在98%以上。

一、塞孔不良的幾種典型表現

孔底填不滿，留有空隙

大概率是塞孔壓力不夠，介質沒推到孔底。逐步上調壓力參數，找到剛好填滿又不溢出的那個壓力點。

孔口凹陷明顯

大概率是介質收縮率大，或預烘時表層先干、底層還沒干。檢查預烘溫度曲線，把升溫速率降下來。

整板密集微氣泡

大概率是油墨含水率偏高，烘烤時水汽膨脹。用卡爾費休法測含水率，超過0.5%就該換了。

固定區域反復不良

大概率是網板開窗與孔徑匹配有問題，或該區域壓力分布不均。檢查網板設計，調整刮刀角度和壓力參數。

二、排查順序

第一步：查油墨。 存放環境溫濕度對不對？含水率測過沒？粘度合不合適？高粘度介質流動性差，孔底難填滿。

第二步：查預烘。 溫度設太高，表層結皮封住氣體。常規窗口75-80℃、20-30分鐘，關鍵是升溫別太急。

第三步：查參數。 壓力夠不夠？刮刀角度對不對？從低壓開始逐步上調，找到最佳參數組合。

第四步：查網板。 開窗與孔徑是否匹配？用了多久有沒有變形？

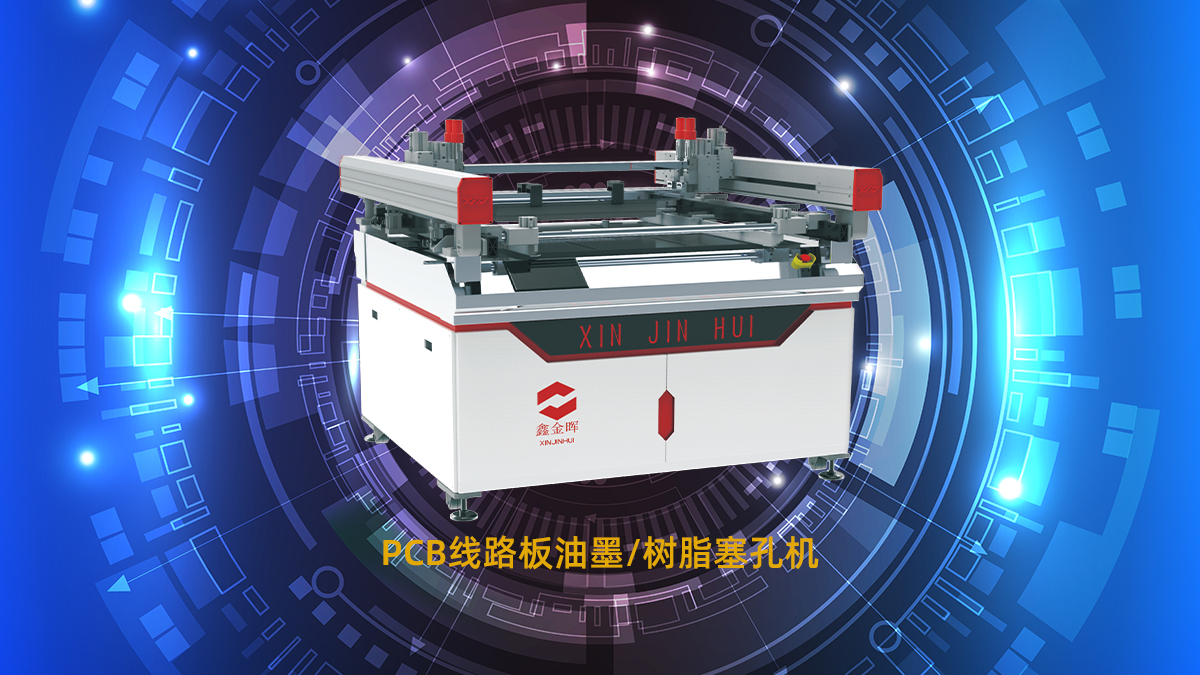

三、選塞孔機，重點看什么？

塞孔壓力范圍

不同板厚、孔徑、介質需要的壓力不同，范圍越寬適配性越好。鑫金暉配置6-10KG增壓系統，高粘度介質也能一次飽滿。

對位精度

偏了微孔就填不全，尤其是0.2mm以下的盲孔。鑫金暉做到±0.02mm，批量生產時片與片之間的一致性有保障。

自鎖機構

塞孔時板子必須壓緊，不然介質會從板邊溢出，影響周圍孔位。鑫金暉塞孔機有自鎖機構，保證塞孔時板面穩定不跑位。

換型速度

多品種小批量生產時，換料號時間直接影響整線產能。鑫金暉快至10分鐘完成換型，產線不用長時間停機等調機。

有個HDI板客戶，0.15mm盲孔不良率6%，老設備壓力上不去。換鑫金暉塞孔機后，增壓配合自鎖一刀飽滿，不良率壓到1%以內，不到半年回本。

四、常見問題

油墨和樹脂塞孔設備通用嗎？

可以。鑫金暉支持多種介質，配方管理一鍵切換。

最小能塞多大孔徑？

標準機型0.2mm，更小可定制。

安裝調試要多久？ 3-5天完成安裝、調試和培訓。

日常維護復雜嗎？ 不復雜。日清潔、周檢查、月更換過濾器即可。
